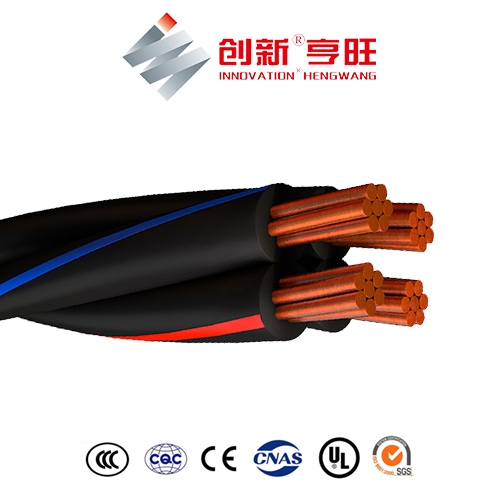

CAI Y CAI-S Copper Aerial Distribution Cable

CAI Y CAI-S APLICACIONES

Para redes aéreas de distribución secundaria de energía eléctrica de bajo costo, en zonas urbanas y rurales. Se instalan tanto en postes como adosados a muros, en ambos casos, con los debidos accesorios. No requieren el uso de aisladores.

CAI Y CAI-S CONSTRUCCIÓN

1. Conductor: cobre electrolítico de 99,99 % mínimo de pureza, suave cableado clase 2.
2. Aislante: con polietileno reticulado (XLPE) color negro resistente a la intemperie, identificada cada fase por medio de nervaduras extruidas en forma longitudinal.
3. Reunión: alrededor de un elemento portante de alta resistencia a la tracción que puede ser de cobre duro o acero galvanizado, Uno, dos o tres conductores para fase, pudiendo llevar uno o dos conductores adicionales para alumbrado público.

CAI Y CAI-S DENOMINACIÓN

CAI Conductor de cobre suave, con cable soporte de cobre duro aislado con XLPE.
CAI-S Conductor de cobre suave, con cable soporte de acero galvanizado protegido con XLPE.

CAI Y CAI-S NORMAS

Nacional
NTP-IEC 60228-2010: Conductores para cables aislados
NTP 370.254: CONDUCTORES ELÉCTRICOS. Cables para distribución aérea auto soportados
aislados con XLPE para tensiones e inclusive 0,6/1 kV.
NTP-IEC 60811-201: Cables eléctricos y de fibra óptica – Métodos de ensayo para materiales no
metálicos– Parte 201: Ensayos generales – Medición del espesor de aislamiento.
ASTM B1: Alambres de cobre duro.
ASTM B3: Alambres de cobre recocido o suave.
ASTM B8: Conductores trenzados de cobre en capas concéntricas, duro, semiduro o suave.
ASTM A475: Cables de acero galvanizado usados como mensajeros portantes, tensores, hilos de guardia y usos similares.
Internacional
IEC 60228: Conductores para cables aislados
